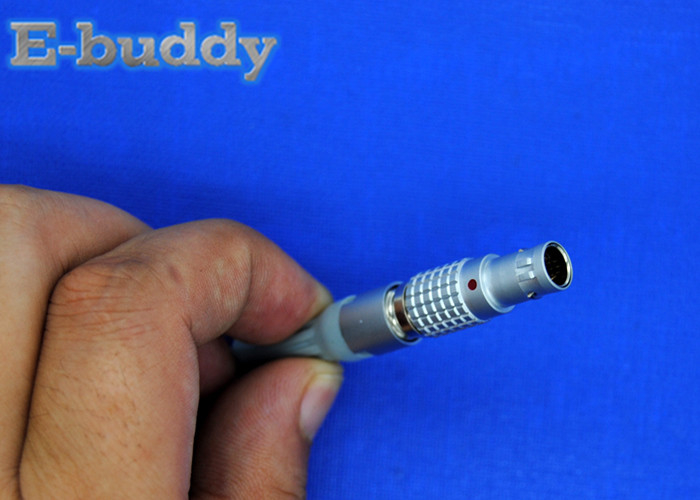

Reihe Lemo B 30 Lötmittelart Verbindungsstücke FGA.1B.302.CLAD des Gradstempels 2pin 1B

• Shell reden an,/Modell: FG*: Gerader Stecker, Kabelmetallring
• Befestigen: 2 Schlüssel (alpha=30, Stecker: Stiftkontakte, Behälter: Buchsenkontakte)
• Wohnungs-Material: Messing (Chrom überzogen) Oberteil- und Metallringnuß, Nickel überzog Messingklinkenärmel und mittlere Stücke
• Konfiguration: 1B.302: Niederspannung 2
• Kontakt-Art: Lötmittel
• Max. Matings: 5000
• Treten Sie mit Durchmesser in Verbindung: 1,3 Millimeter (0.051in)
• Eimer-Durchmesser: 1 Millimeter (0.039in)
• Max. fester Leiter: 0,5 mm^2 (AWG-Lehre 20)
• Max. Stranded Conductor: 0,5 mm^2 (AWG-Lehre 20)
• R (maximal): mOhm 3,6
• Vtest (KontaktSHELL): 1350 V (WECHSELSTROM), 1910 V (DC)
• Vtest (Kontaktkontakt): 1500 V (WECHSELSTROM), 2120 V (DC)

• Erhalten Sie das Kabel durch Ärmelmetallringnuß im Auftrag und Kabeldraht zum Isolator dann eins nach dem anderen löten, bitte merken Sie wichtig den Drahtauftrag
• Setzen Sie die Spalteneinsatzfördermaschine zum soldere Isolator, um den Schlitz des Spalteneinsatz-Fördermaschinenkameraden perfekt zu halten mit dem Heben der Isolatorunterbaugruppe
• setzen Sie den Metallring auf das Recht der Position des Kabels, vergewissern Sie sich des Hebens des Metallringkameraden mit dem Schlitz der Spalteneinsatzfördermaschine
• pust der Einsatz-Fördermaschinenmetallring der Isolatorunterbaugruppe aufgeteilte in das Außengehäuse im Auftrag, vergewissern sich des Hebens des Spalteneinsatz-Fördermaschinenkameraden mit dem Schlitz des Außengehäuses
• Schrauben Sie die Metallringnuß fest
• Hängen Sie den Ärmel zum entsprechenden Schritt der Metallringnuß ein.
